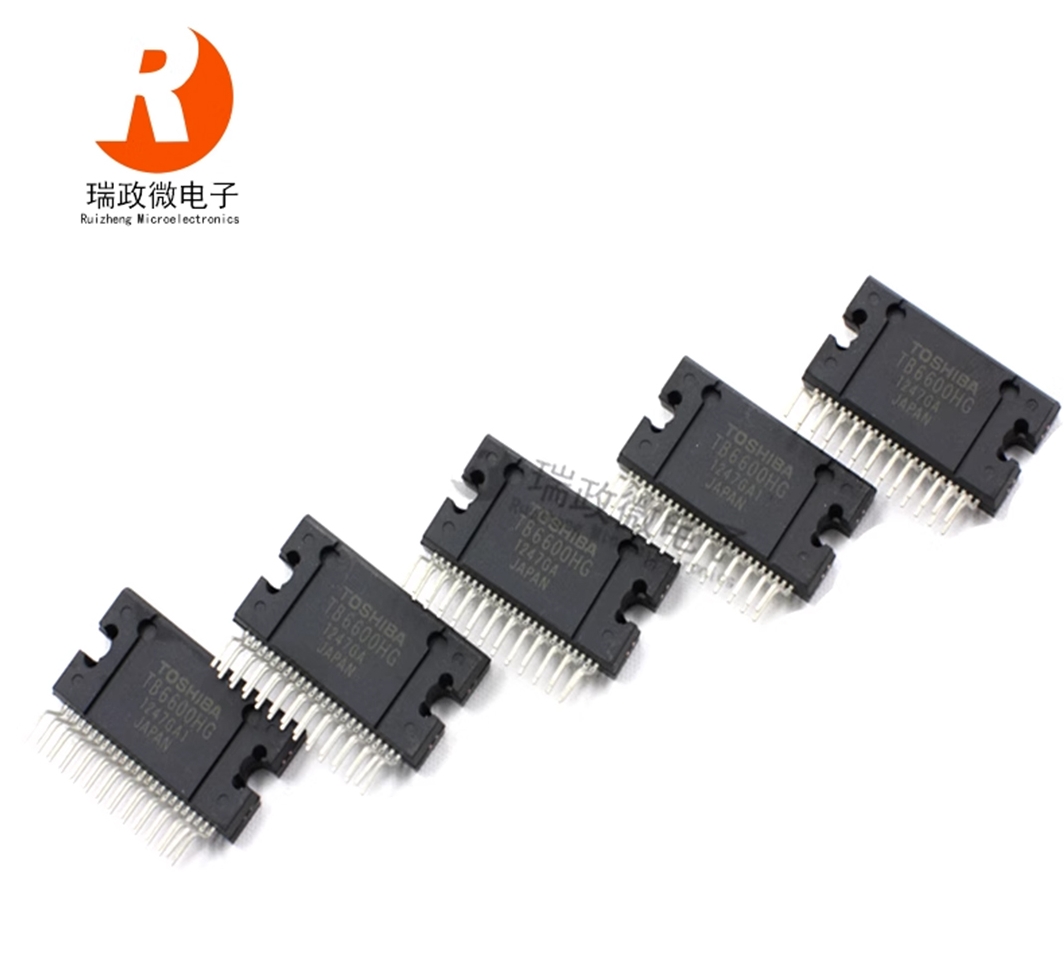

TB6600HG PWM斬波型雙極性步進電機驅動器IC TB6600HG是一款PWM斬波型單芯片雙極正弦微步進電機驅動器。正向和反向旋轉控制提供 2 相、1-2 相、W1-2 相、2W1-2 相和 4W1-2 相激勵模式。兩相雙極式步進電機僅由時鐘信號驅動，振動小，效率高。特性 ? 單片雙極正弦微步進電機驅動器Ron（上限 + 下限）= 0.4 Ω（典型值） ? 提供正向和反向旋轉控制 ? 可選相位驅動（1/1、1/2、1/4、1/8 和 1/16 步長） ? 輸出耐壓：Vcc = 50 V ? 輸出電流：IOUT = 5.0 A（絕對最大額定值，峰值） IOUT = 4.5 A（工作范圍，最大值）封裝：HZIP25-P-1.00F內置輸入下拉電阻：100 kΩ（典型值），（僅 TQ 端子：70kΩ（典型值）） ? 輸出監視器引腳 （ALERT）：最大 IALERT = 1 mA ? 輸出監視器引腳 （MO）：IMO = 1 mA 的最大值 ? 配備復位和使能引腳 ? 按功能備用 ? 單電源 ? 內置熱關斷 （TSD） 電路 ? 內置欠壓鎖定 （UVLO） 電路 ? 內置過流檢測 （ISD） 電路
