TB67H420FTG

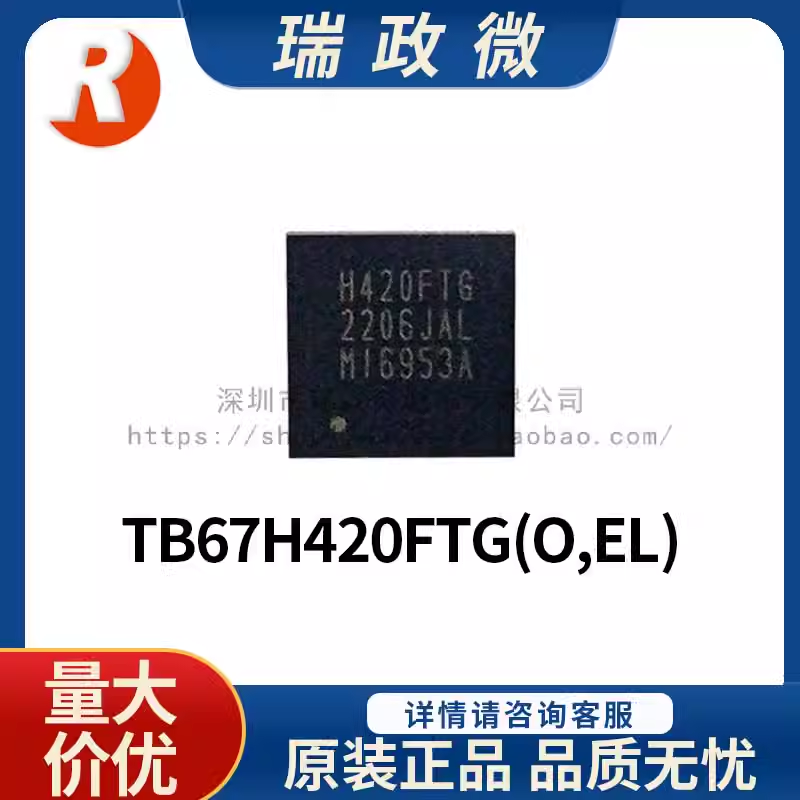

TB67H420FTG

作者：網站管理員    發布時間：2024-04-20    瀏覽次數：



TOSHIBA  TB67H420FTG有刷直流電機驅動器

東芝TB67H420FTG有刷直流電機驅動器是一種具有無電阻電流控制的電機驅動器。該電機驅動器集成了一個內部 H 橋，可以使用雙 H 橋模式獨立控制為 2 個有刷直流電機驅動器或 1 個步進電機驅動器。該TB67H420FTG具有高電壓 （50V）、大電流 （9A）、錯誤檢測功能、錯誤檢測信號輸出和低 Rds （開）.該電機驅動器采用小型 7mm x 7mm 四方扁平無引線 （QFN-48） 封裝，帶有導熱焊盤。典型應用包括辦公設備、家用電器、銀行終端和自動取款機。

特征

  • 支持大電流（9A）和高壓（50V）有刷直流電機操作
  • 使用 H 橋模式驅動 2 個有刷直流電機
  • 使用雙 H 橋模式驅動 1x 步進電機
  • 內置檢測無電阻電流控制，高級電流檢測系統 （ACDS）
  • 低 Rds （開）MOSFET（高側 + 低側 = 0.33Ω，典型值）
  • 錯誤檢測信號輸出（錯誤輸出）
  • 錯誤檢測功能
    • 熱關斷 （TSD）
    • 過流檢測 （ISD）
    • 上電復位 （POR）
    • 電機負載開路檢測 （OPD）
  • 使用外部元件的可調恒流PWM頻率
  • 帶導熱焊盤的小型 7mm x 7mm QFN-48 封裝

應用

  • 辦公設備
  • 家電
  • 銀行終端
  • 自動取款機

典型應用

應用電路圖 - 東芝TB67H420FTG有刷直流電機驅動器

方框圖

框圖 - Toshiba TB67H420FTG 有刷直流電機驅動器

機械制圖

Mechanical Drawing - Toshiba TB67H420FTG Brushed DC Motor Driver
