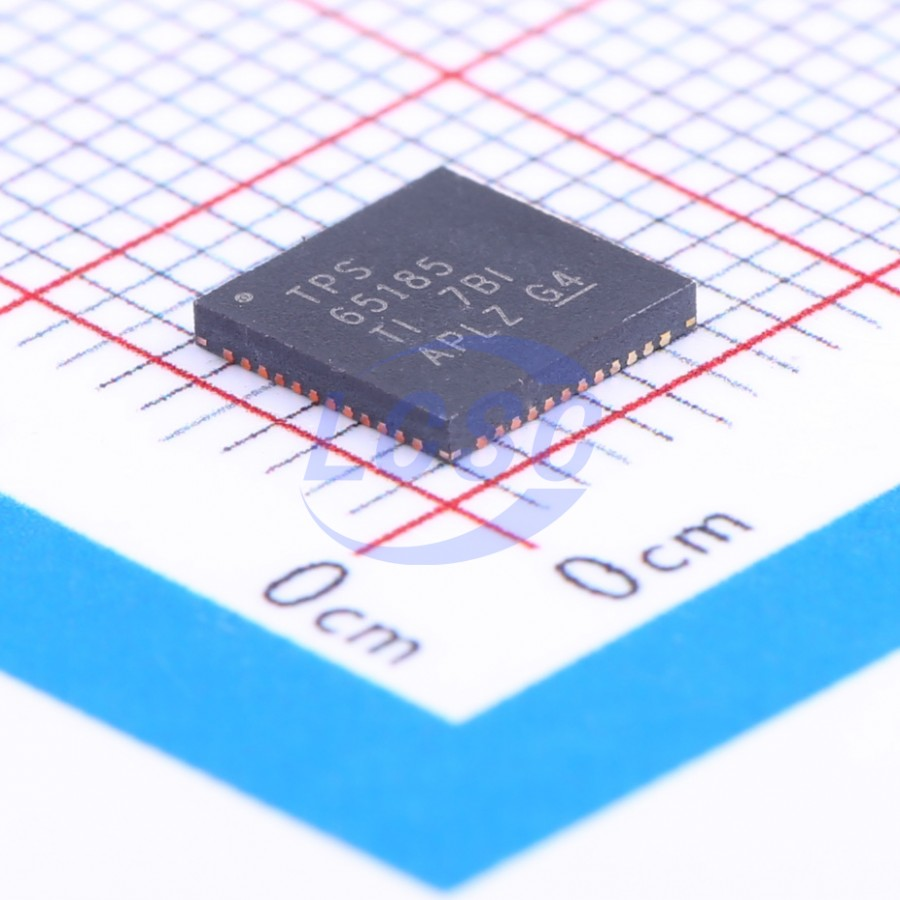

Texas Instruments TPS65185RSLR 電源管理集成電路

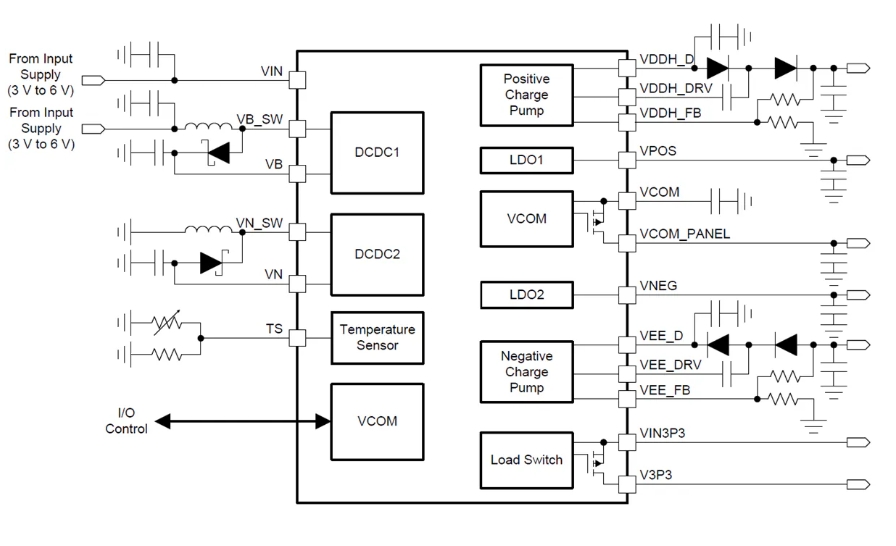

Texas InstrumentsTPS65185RSLR電源管理集成電路（PMIC）是一款單芯片電源，專為便攜式電子閱讀器應用中使用的 E-Ink® Vizplex? 顯示器而設計。該設備支持最大 9.7 英寸或更大的面板尺寸。兩個高效 DC-DC 升壓轉換器產生 ±16V 電源軌，通過兩個更換泵升壓至 22V 和 –20V。此功能為 Vizplex 面板提供柵極驅動器電源。兩個跟蹤 LDO 可產生 ±15V 源極驅動器電源，支持高達 120/200mA （TPS65185/TPS651851）的輸出電流。所有導軌均可通過 I 調節2C接口，以適應特定的面板要求。

特征

用于 E Ink Vizplex 電子紙（E-Paper）顯示器的單芯片電源管理解決方案
從單個低壓輸入電源產生正柵極和負柵極，以及源極驅動器電壓和背板偏置
支持 9.7 英寸及更大尺寸的面板
3V 至 6V 輸入電壓范圍
用于正軌底座的升壓轉換器
用于負電源軌基極的反相降壓-升壓轉換器
兩個可調 LDO，用于源極驅動器電源
- TPS65185 LDO1：15V，120mA （VPOS）
- TPS65185 LDO2：–15V、120mA （VNEG）
- TPS651851 LDO1：15V，200mA （在 VIN ≥ 3.6V （VPOS）時
- TPS651851 LDO2：–15V、200mA （在 VIN ≥ 3.6V （VNEG）時

精確的輸出電壓跟蹤
- VPOS – VNEG = ±50mV
- 兩個電荷泵，用于柵極驅動器電源
- CP1：22V，15mA （VDDH）
- CP2：–20V、15mA、（視相）
可調VCOM驅動器，可實現精確的面板背板偏置
- 0V 至 –5.11V
- ±1.5% 精度（±10mV）
- 9 位控制（10mV 標稱步長）
所有軌道上的主動放電
集成 10Ω、3.3V 電源開關，用于禁用系統電源軌至 E-Ink 面板
