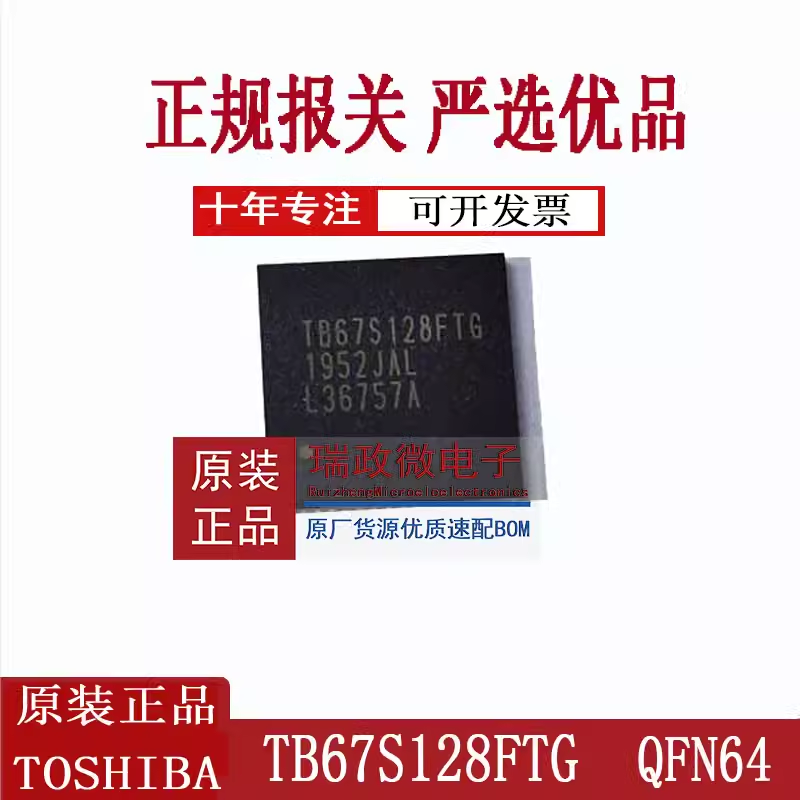

TB67S128FTG

作者：網站管理員發布時間：2024-04-20 瀏覽次數：

TB67S128FTG是一款使用PWM斬波器的兩相雙極步進電機驅動器。內置時鐘解碼器。采用 BiCD 工藝制造，輸出額定值為 50 V/5.0 A（電機電源電壓 = 44 V）。

Toshiba TB67S128FTG步進電機控制器

Toshiba TB67S128FTG步進電機控制器是采用PWM斬波的兩相雙極步進電機驅動器，內置時鐘并支持串行控制。此電機驅動IC能夠控制一個雙極步進電機。TB67S128FTG步進電機能以全、半、1/4、1/8、1/16、1/32、1/64和1/128步進模式工作。特性包括內置防失速結構、內置無電流檢測電阻電路控制結構、高電壓和高電流，以及供內部電路使用的內置VCC調節器。

特性

BiCD工藝集成式單片IC
可控一臺雙極步進電機
由PWM控制的恒流驅動
低導通電阻（高壓側+低壓側=0.25Ω（典型值））MOSFET 輸出級
允許全、半、1/4、1/8、1/16、1/32、1/64和1/128步進工作模式
高效電機電流控制機構（ADMD：高級動態混合衰減）
內置防失速結構（AGC：主動增益控制）
內置無電流檢測電阻電路控制結構（ACDS：高級電流檢測系統）
高電壓和電流

多故障檢測功能：
- 熱關斷 (TSD)
- 過流保護 (ISD)
- 上電復位 (POR)
- 電機負載開路 (OPD)
- 故障檢測 (TSD/ISD/OPD) 信號輸出功能
內置VCC調節器供內部電路使用
通過外部電阻和電容可以調節電機的斬波頻率
帶有散熱焊盤的小型封裝
- TB67S128FTG：P-VQFN64-0909-0.50-006
